YT-016-40A氧氣源臭氧發生器

一：臭氧發生器的組成

1：產品組成：臭氧發生器單元、220V/50HZ（可根椐當?shù)匾笾谱鳎┏粞蹼娫础⒉讳P鋼外殼、外置無油空壓機、冷凝系統、干燥過濾裝置、制氧系統，電流表、電壓表、臭氧指示燈、電源指示燈、風扇、臭氧濃度調節旋鈕。

2：產品特點：智能型鈦脫石英管結構臭氧發生器，超長壽命設計、臭氧濃度高，其功率、體積比同類產品都小。

3：冷卻方式：風冷+水冷。

4：氣源：空氣源。

二：臭氧發生器產臭氧基本流程：

    無油空壓機（壓縮空氣）

      ↓

    冷凝干燥系統（冷卻無油空壓機提供的空氣溫度）

      ↓

    精密過濾器、全自動電磁閥（過濾冷凝系統冷卻后的空氣中所產生的水珠，然后經過電磁閥排出）

      ↓

    制氧系統（制造濃度高達93%以上的純氧氣）

      ↓

臭氧發生器單元（經過高壓放電分解氧氣形成臭氧）

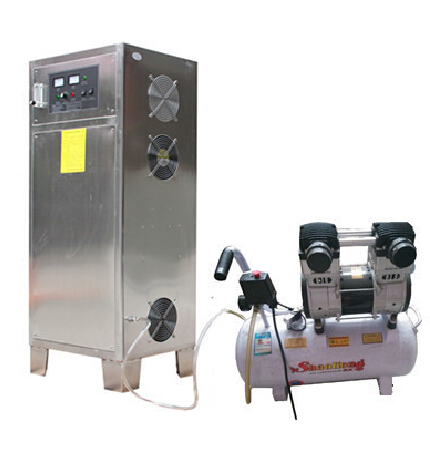

三、近觀圖：

四、產品功能：

1）過壓過流電路保護。

2）氣源：氧氣源（內制氧系統，自動實現氮氧氣分離）。

3）冷卻方式：水冷+風冷（加快發生管熱量散發）。

4）臭氧濃度：60-80mg/L （高濃度臭氧）

5）濃度調節器（可調節臭氧濃度）

五、參數資料：

臭氧機參數：

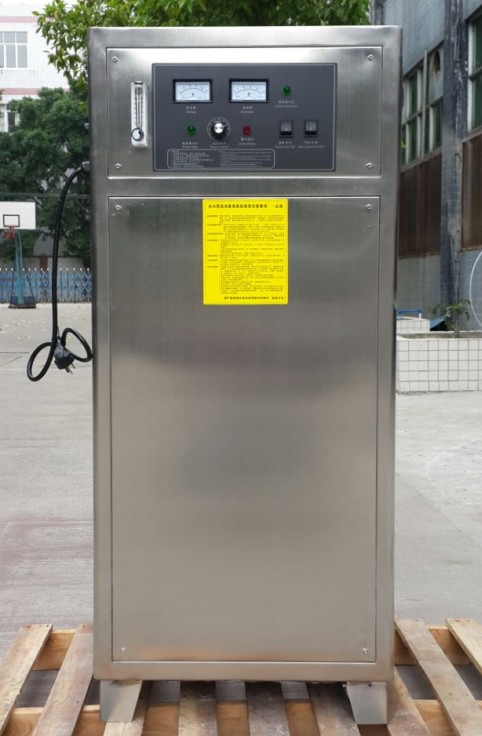

臭氧機正面圖片：

空壓機參數：

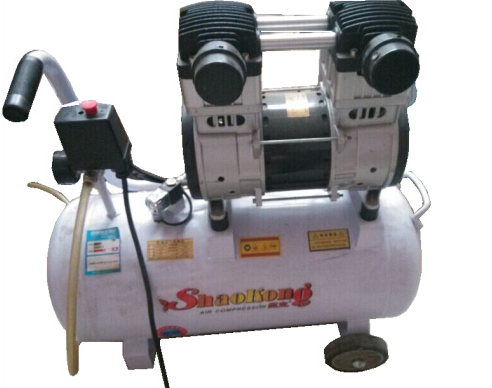

空壓機圖片：

 六、配套

設備出廠時，配備5米聚四氟管，1個保險絲，合格證，保修卡，使用說明書。

七、售后服務

設備保修壹年（易損件除外）設備如出現故障，購方需要說明設備情況，供方當日回應。

八、使用注意事項：

各種嚴格無菌消毒空間，如接種室消毒，制藥廠車間，食品管道消毒等；

各種水處理中，如純水消毒，井水消毒，水產養殖育苗，污水降解cod,泳池水消毒，自來水消毒除味等；

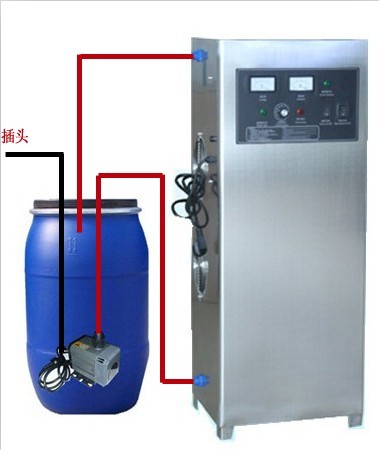

附上冷卻水安裝圖片：

1、環境條件及設計條件

  1.1環境條件

  1.1.1 溫度: 年平均氣溫12.1℃，最低溫度＞0℃，最高溫度38.8℃。

  1.1.2 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。

  1.1.3 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。

  1.1.4 冷卻水: 一般工業自來水。

  1.2設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。

  1.2.1溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

  1.2.2濕度: 臭氧發生器設計相對濕度≦75%。

  1.2.3冷卻水溫度: 臭氧發生器設計冷卻水溫度＜30℃。

  1.2.4大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。

  1.3氣源條件: 臭氧發生器為空氣源，氣源露點要求＜-23℃。

  1.4電源條件: 室內有220v/50Hz交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源。

2、臭氧發生器設計、制造和檢驗標準

2.1 臭氧發生器設計、制造標準

   2.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》；

   2.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》。

 2.2 臭氧發生器檢驗標準

   2.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》。

  有疑問歡迎來電咨詢：13423669756，符工，謝謝！
